Собираем ПК как профи: Всё о подключении передней панели и кабелей к материнской плате

Как подключить переднюю панель и кабели к материнской плате: пошаговая инструкция

Сборка компьютера — это увлекательный процесс, но многие новички останавливаются на этапе, когда материнская плата уже установлена в корпус, а перед ними висит пучок разноцветных проводов. Самая сложная задача — правильно подключить переднюю панель (кнопки включения, индикаторы) и интерфейсные кабели. В этой статье мы подробно разберем, что и куда вставлять.

1. Подготовка и главное правило

Прежде чем начать, найдите инструкцию к вашей материнской плате. Это ваш главный документ. Хотя большинство разъемов стандартизированы, расположение контактов передней панели может отличаться у ASUS, MSI, Gigabyte или ASRock.

Главное правило: Если разъем не входит — не применяйте силу. Большинство коннекторов имеют "ключи" (защиту от неправильного подключения).

2. Передняя панель (System Panel Header / F_PANEL)

Это самый ответственный этап. Группа контактов обычно находится в правом нижнем углу платы и подписана как F_PANEL, JFP1 или PANEL.

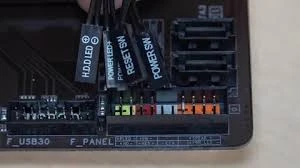

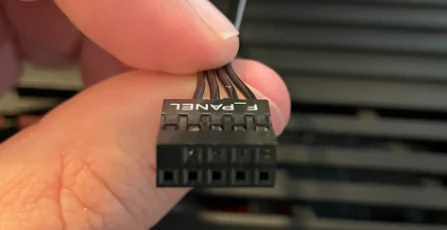

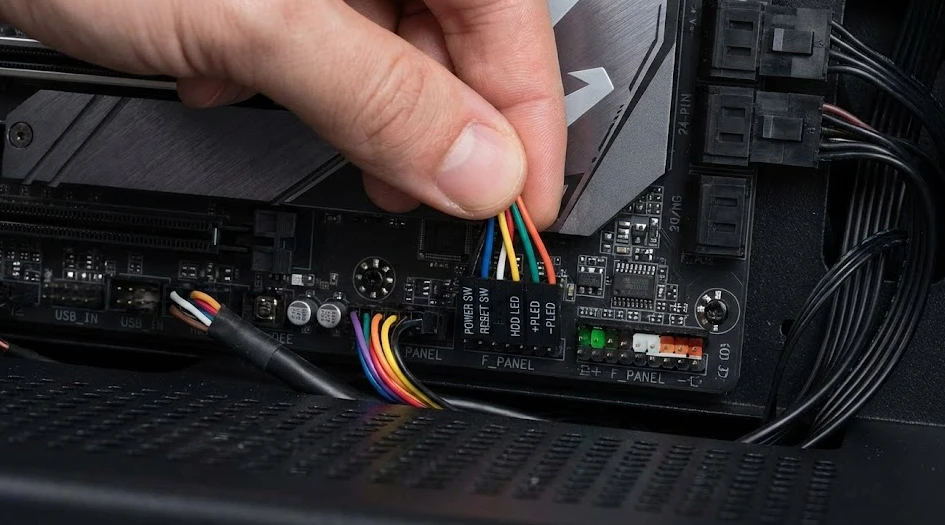

Иногда производители корпусов делают разъем собраным, как на 1 изображении, но чаще всего этот разьем делают универсальным и разобраным, как на изображении 2

Основные коннекторы от корпуса:

• POWER SW (Power Switch) — отвечает за кнопку включения ПК. Полярность (плюс/минус) здесь не важна.

• RESET SW (Reset Switch) — кнопка перезагрузки. Полярность также не важна.

• POWER LED (PLED) — индикатор работы компьютера (обычно зеленый или синий). Здесь важна полярность: цветной провод — это "+", белый или черний — это "-".

• HDD LED (H.D.D LED) — индикатор работы жесткого диска (мигает красным). Полярность важна.

Совет: На пластиковых коннекторах часто нарисован маленький треугольник. Он указывает на плюсовой контакт (+).

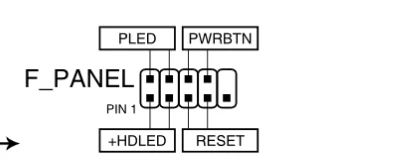

Стандартная схема (Intel Front Panel):

• Верхний ряд (слева направо): PLED+, PLED-, Power SW, Power SW.

• Нижний ряд (слева направо): HDD LED+, HDD LED-, Reset SW, Reset SW.

3. Подключение USB и Аудио

Эти разъемы обычно расположены вдоль нижнего края материнской платы.

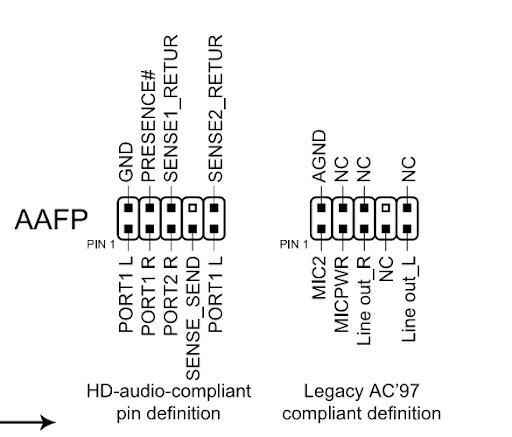

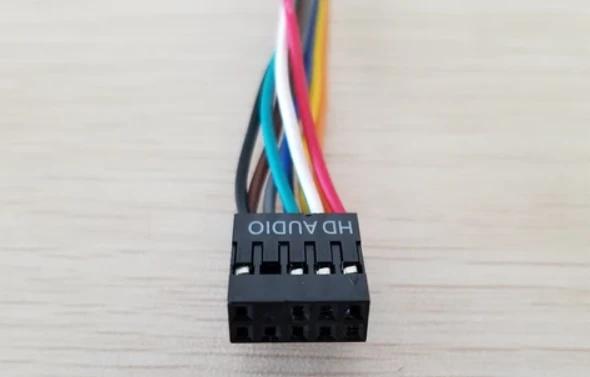

• HD_AUDIO (AAFP): Отвечает за наушники и микрофон на передней панели. Коннектор имеет 9 отверстий (один пин "заглушен" — второй с конца в верхнем ряду). Вставить его неправильно невозможно, если не гнуть пины силой.

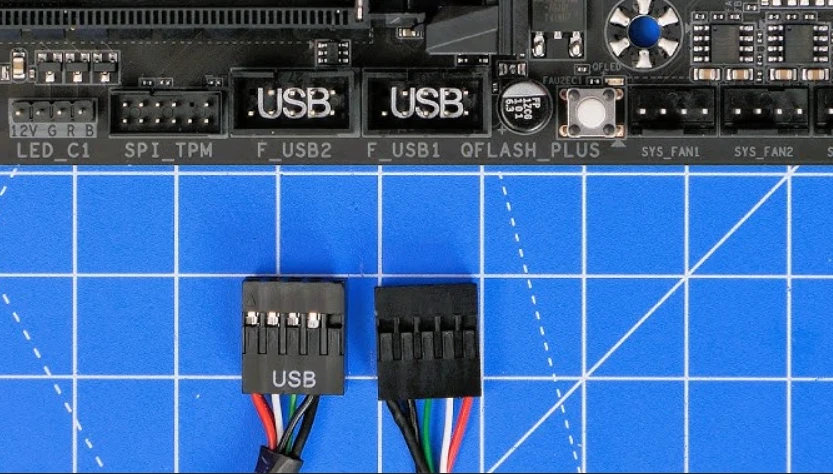

• USB 2.0: Также 9-пиновый коннектор, но "заглушенный" пин находится в углу. Часто подписан как JUSB или USB_1/2.

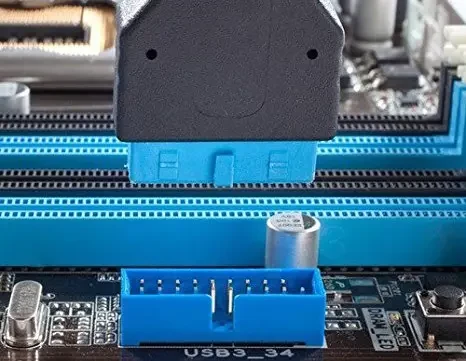

• USB 3.0 (3.2 Gen 1): Широкий коннектор на 19 пинов (часто синего или черного цвета). Находится справа на плате. Будьте осторожны с ножками — они очень легко гнутся.

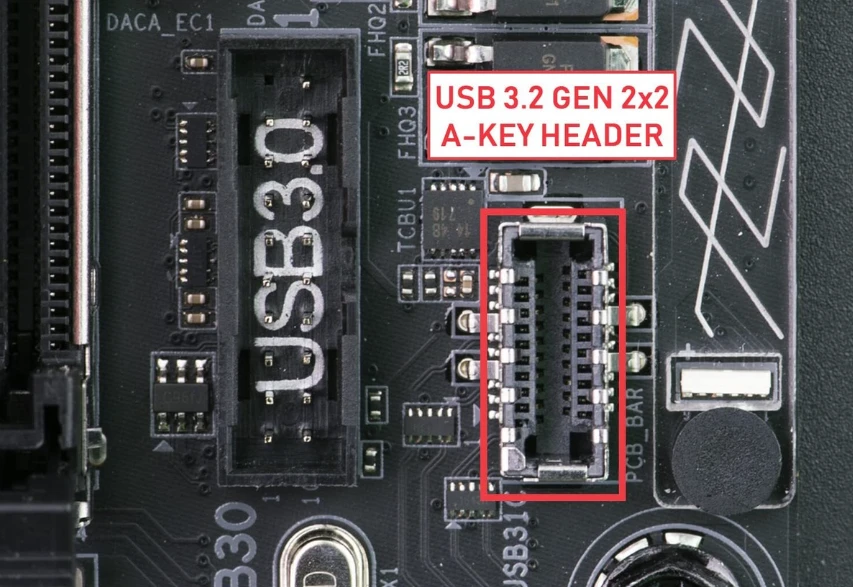

• USB Type-C (USB 3.2 Gen 2): Новый тип разъема, выглядит как металлический овальный слот (Key-A). Есть не на всех платах.

4. Питание материнской платы и процессора

Эти кабели идут от блока питания (БП):

1. 24-pin ATX: Самый большой кабель. Питает саму плату. Имеет защелку с одной стороны. Убедитесь, что вставили его до щелчка.

2. CPU Power (4+4 pin или 8 pin): Питание процессора. Находится в верхнем левом углу платы.

   • Важно: Не путайте его с кабелем для видеокарты (PCIe). На кабеле для процессора обычно написано CPU, а коннектор разделяется на две части по 4 пина.

5. Вентиляторы

Для охлаждения на плате есть 4-пиновые (или 3-пиновые) разъемы FAN.

• CPU_FAN: Обязательно подключите сюда кулер процессора. Если этого не сделать, система может не запуститься или выдаст ошибку "CPU Fan Error".

• SYS_FAN / CHA_FAN: Для корпусных вентиляторов (не обязательны).

• AIO_PUMP: Для подключения помпы водяного охлаждения (если есть).

Итог

После подключения всех кабелей сделайте "кабель-менеджмент" — аккуратно стяните провода стяжками, чтобы они не попадали в лопасти вентиляторов. Проверьте все соединения еще раз и можете смело нажимать кнопку включения!
