Введение
В современном мире качественное подключение к интернету жизненно необходимо. Если ваш кабель поврежден или нужно создать новый сетевой шнур, стоит знать, как правильно обжать интернет-кабель. Это можно сделать самостоятельно с помощью простых инструментов.
Необходимые материалы и инструменты
-
Витая пара (UTP, FTP или STP, чаще всего используется категория 5e или 6)
-
Коннекторы RJ-45
-
Кримпер (обжимные клещи)
-

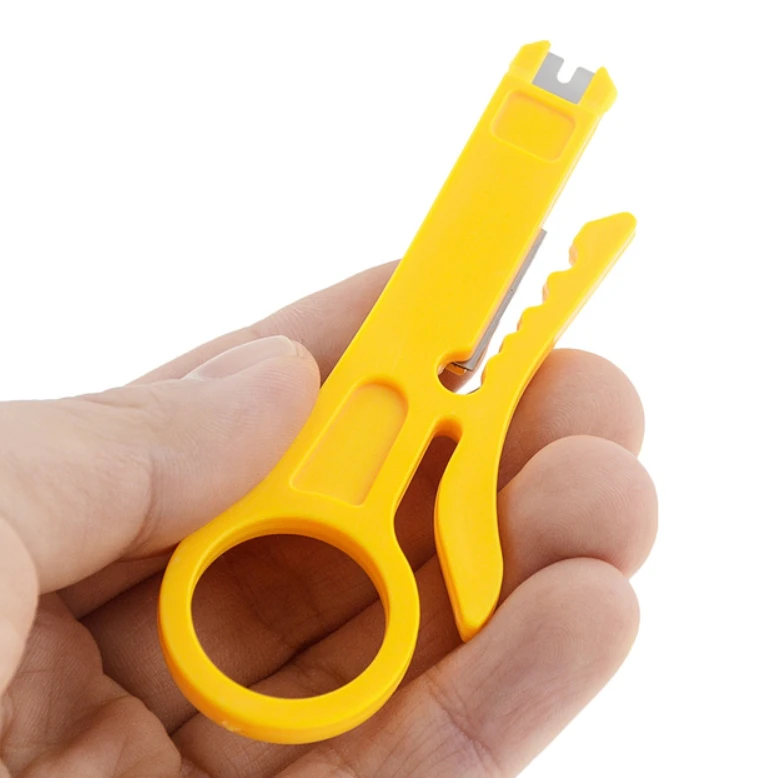

Ножницы или нож для зачистки кабеля
-

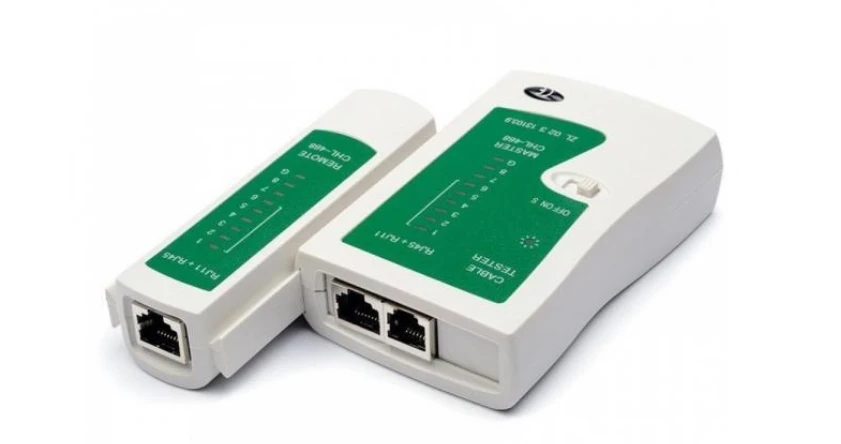

Тестер сетевого кабеля (по желанию)
Схемы обжима
Существует две основные схемы распиновки:
-
T568A
-
T568B (наиболее распространена в Украине)
Последовательность проводов для T568B:
-
Бело-оранжевый
-
Оранжевый
-
Бело-зелёный
-
Синий
-
Бело-синий
-
Зелёный
-
Бело-коричневый
-
Коричневый
Использование 2 или 4 пар
-
2 пары (провода 1, 2, 3, 6) можно использовать для 100 Мбит/с соединения (например, для старых сетей или телефонных систем).
-
4 пары необходимы для гигабитного интернета (1 Гбит/с), современных сетей и технологии PoE (Power over Ethernet), которая позволяет передавать питание через сетевой кабель.
Пошаговый процесс обжима
-
Снимите изоляцию с кабеля (~2-3 см).
-
Расплетите провода и выровняйте их в соответствии со схемой.
-
Обрежьте провода до одинаковой длины.
-
Вставьте провода в коннектор RJ-45 в правильном порядке.
-
Используйте кримпер для обжима коннектора.
-
Проверьте соединение с помощью тестера.
Заключение
Обжим интернет-кабеля – простая, но полезная навык, которая поможет сэкономить время и деньги. Следуя инструкции, вы сможете создать надёжное подключение самостоятельно. Использование качественного кабеля категории 5e или 6 обеспечит стабильность и высокую скорость соединения.
